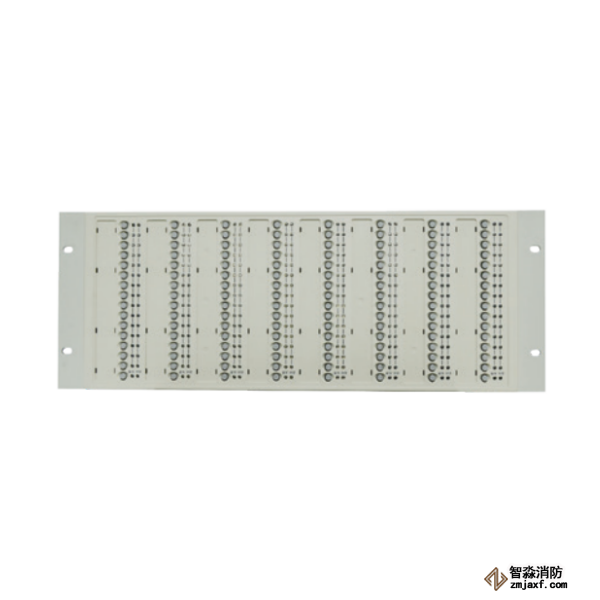

海灣總線制操作盤GST-LD-SD128H
文章來源：hnwgkl.com作者：海灣消防公司人氣：4780日期：2020-09-18 13:40:03
海灣總線制操作盤GST-LD-SD128H特點
海灣GST-LD-SD128H 總線制操作盤是消防控制系統中的輔助設備，為啟/停總線設備提供一種便捷的操作方式，主要具有以下特點：
（1） 本 操 作 盤 采 用 模 塊 化 結 構 設 計 ， 可 與 JB-QG-GST5000H 、 JB-QT-GST5000H 、JB-QG-GST9000H、JB-QT-GST9000H 火災報警控制器/消防聯動控制器 配合使用，且可根據工程需要靈活配置控制點數。
（2） 本操作盤操作簡單、配置靈活，用戶可以用一個按鍵啟/停單個總線設備，也可用一個按鍵啟/停一組總線設備。
（3） 本操作盤能夠直觀的指示出總線設備當前的啟動及反饋狀態，方便用戶查看。
（4） 本操作盤不直接連接總線設備，無需外部接線。
海灣總線制操作盤GST-LD-SD128H主要技術指標
（1） 容量：每塊操作盤有 128 個手動按鍵、128 組指示燈（每組指示燈含 1 只啟動指示燈、1只反饋指示燈）
（2） 接口：10P 通訊接口
（3） 工作電壓：DC5V，電壓范圍 DC4.75V ~ DC5.25V
（4） 功耗＜2W
（5） 使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不凝露
（6） 外形尺寸：484mm×178mm
海灣總線制操作盤GST-LD-SD128H結構特征、安裝與布線

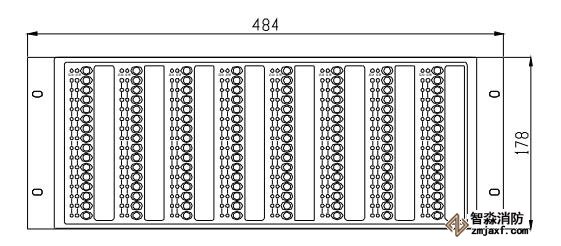

海灣GST-LD-SD128H 總線制操作盤由 手動操作盤主控板 和 手動操盤擴展板 組成， 手動操作盤主控板與手動操盤擴展板 之間采用排線方式連接，其面板示意圖如圖 3-35 所示：
海灣總線制操作盤GST-LD-SD128H面板燈、鍵含義如下：
（4） 按鍵：每路 1 只手動按鍵，用于啟/停對應定義的總線設備。
（5） 啟動燈：紅色，發出命令信號時該燈點亮，如果 10s 內未收到反饋信號，該燈閃爍。
（6） 反饋燈：紅色，接收到對應的總線設備反饋信號時，該燈點亮。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://hnwgkl.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://hnwgkl.com/；海灣服務熱線：18910580194
