GST-LD-8364輸入輸出模塊
文章來源：hnwgkl.com作者：海灣消防公司人氣：3156日期：2019-05-04 03:51:48
一、GST-LD-8364輸入輸出模塊技術參數
| 型號 | GST-LD-8364 |
| 名稱 | 輸入輸出模塊 |
| 品牌 | 海灣消防 |
| 工作電源總線 | 24V(16V~28V) |
| 監視電流 | ≤0.5mA |
| 總線啟動電流 | ≤10mA |
| 線制 | 無極性信號二總線，低功耗設計 |
| 輸出容量 |
輸出恒壓DC25V，最大輸出能量1.91J， 負載1.5A時最長輸出脈沖寬度53ms； 脈沖時間最長3s |
| 輸入指示燈 | 紅色，正常巡檢時閃亮1次，反饋時常亮 |
| 輸出指示燈 | 紅色，啟動時常亮 |
| 編碼范圍 | 占用一個總線編碼點，編碼范圍1～242 |
| 防護等級 | IP30 |
| 安裝孔距 | 60mm |
| 工作環境溫度 | -10℃～55℃ |
| 相對濕度 | ≤95%，無凝露 |

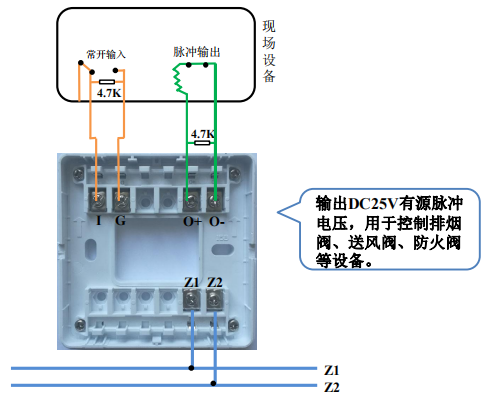

二、GST-LD-8364輸入輸出模塊接線示意圖
GST-LD-8364輸入輸出模塊采用脈沖輸出方式，輸入端為無源常開觸點的接線方法：
