海灣GST-HX-MN100C(Ex)火災聲光警報器
| 型號 | GST-HX-MN100C（Ex） |
| 工作電壓 |
信號總線電壓：總線24V，無極性 允許范圍：16V～28V 電源電壓：DC24V，無極性 允許范圍：DC15V～DC28V |
| 工作電流 |
總線監視電流≤0.3mA 總線動作電流≤1.5mA 電源監視電流≤1mA 電源動作電流≤15mA |
| 閃光頻率 | 1.12Hz~1.68 Hz |
| 聲壓級 | 75dB～115dB（正前方3m水平處（A計權）） |
| 防爆標志 | Ex ib ⅡC T6 Gb |
| 防爆合格證號 | CE16.2244 |
| 線制 | 四線制，與總線隔離安全柵采用無極性信號二總線連接，與電源隔離安全柵采用無極性二線制連接 |
| 總線本安參數 | Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W |
| 電源本安參數 | Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W |
| GST-HX-MN100C(Ex)聲光警報器所配接安全柵參數 |
電源隔離式安全柵： 型號：GST-LD-N8402(Ex)電源隔離式安全柵 防爆標志：[Ex ib Gb]ⅡC 防爆合格證號：CE16.2236 工作電壓：24V 最高允許電壓：Um=250V 最高輸出電壓：U0=28V 最大輸出電流：I0=115mA 最大外部電容：C0=0.083uF 最大外部電感：L0=4mH 最大輸出功率：P0=0.8W 總線隔離式安全柵： 型號：GST-LD-N8401(Ex)總線隔離式安全柵 防爆標志：[Ex ib Gb]ⅡC 防爆合格證號：CE16.2237 工作電壓：24V 最高允許電壓：Um=250V 最高輸出電壓：U0=28V 最大輸出電流：I0=115mA 最大外部電容：C0=0.083uF 最大外部電感：L0=4mH 最大輸出功率：P0=0.8W |
| 使用環境 |
場所：室內 溫度：-10℃～+55℃ 相對濕度≤95%，不凝露 |
| 外形尺寸 | 144mm×90mm×60.5mm（帶底殼） |
| 外殼防護等級 | IP43 |
| 殼體材料和顏色 | ABS/瓷白，正面鑲有機玻璃/紅色 |
| 重 量 | 331g（帶底殼） |
| 安裝孔距 | 60mm |
| 執行標準 | GB16806-2006、GB3836.1-2010、GB3836.4-2010 |
外形示意圖

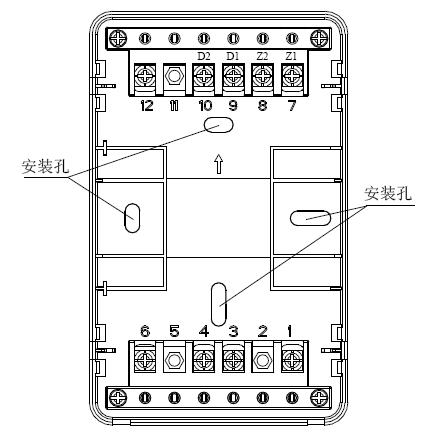

端子示意圖
其中：D1、D2接GST-LD-N8402(Ex)電源隔離式安全柵，無極性。
Z1、Z2接GST-LD-N8401(Ex)總線隔離式安全柵，無極性。
5.布線要求
信號總線Z1、Z2采用RVS型雙絞線，截面積≥1.0mm2；
電源線D1、D2采用BV線，截面積≥1.5mm2
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://hnwgkl.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://hnwgkl.com/；海灣服務熱線：18910580194
